Spannlager

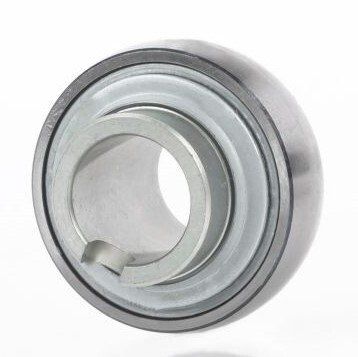

Unter der Bezeichnung Spannlager versteht man im deutschsprachigen Raum einreihige, montagefertige Baueinheiten der Hersteller FAG/INA.

Diese Baueinheiten bestehen aus einem massiven Außenring, einem ein- oder beidseitig verbreiterten Innenring sowie Kugelkäfigen, die aus Kunststoff oder Stahlblech gefertigt sind und P-, L-, R- oder T-Dichtungen.

Die höchste Laufruhe wird bei Spannlagern mit beidseitig verbreitertem Innenring erreicht. Die Mantelfläche des Außenringes wird sphärisch oder zylindrisch gefertigt. Spannlager mit sphärischer Mantelfläche kompensieren zusammen mit einem auf die Bauform abgestimmten Gehäuse in besonderem Maße Fluchtungsfehler der Welle.

Als Befestigungsarten werden Excenterspannringe, Spannhülsen, Mitnehmernut oder Passungen sowie Gewindestifte im Innenring angeboten. Einige Baureihen mit Excenterspannring oder Gewindestiften im Innenring sind auch als zöllige Lager lieferbar.

Die Baueinheiten des Herstellers FAG/INA unterscheiden sich hinsichtlich des Aufbaus, der verwendeten Materialien und der Funktionalität aufgrund starker Normung kaum von denen anderer Hersteller, sind in der Regel allerdings preislich höher angesiedelt als qualitativ gleichwertige japanische Baueinheiten.
