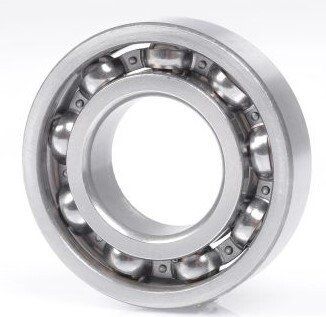

Rillenkugellager — vielseitig einsetzbar für radiale und axiale Belastungen

Rillenkugellager sind die meistverwendeten Wälzlager. Einfach im Aufbau, selbsthaltend und unempfindlich in der Wartung. Rillenkugellager stehen in einer Vielzahl von Größen und Ausführungen zur Verfügung.

Rillenkugellager-Varianten

Einreihig

Hauptabmessungen nach DIN 625-1. Kostengünstiges "Allroundlager". Vielseitig einsetzbar.

Zweireihig

Hauptabmessungen nach DIN 625-3. Wesentlich belastbarer als einreihige Lager bei etwas größerer Breite.

Flansch-Kugellager

Für vereinfachte Aufnahmebohrungen, in denen das Lager axial festgelegt werden soll.

Mit Nut und Sprengring

Eignen sich zur formschlüssigen, axialen Festlegung des Lagers in einer Bohrung.

Vollkugelig

Ohne Käfig, mit größtmöglicher Kugelanzahl, höher belastbar als gleich große, käfiggeführte Rillenkugellager.

Materialbeschreibung der Rillenkugellager

Kugellager aus Wälzlagerstahl

sind äußerst kostengünstig, halten hohen Traglasten stand und eignen sich für Temperaturen von ca. -10 bis +120 °C, mit Kunststoffdichtungen dauerhaft bis ca. +100 °C. Der Wälzlagerstahl ist verschleißfest, stoßfest, leitfähig und magnetisch.

Kugellager aus Edelstahl

sind hygienisch, korrosionsbeständig, überwiegend mit Lebensmittelfett geschmiert, magnetisch, bieten hohe Traglasten und sind zulässig für einen Temperaturbereich von ca. -20 bis +120 °C, mit Kunststoffdichtungen dauerhaft bis ca. +100 °C.

Hybridlager mit Keramik-Kugeln und Ringen aus Edel- oder Wälzlagerstahl

verschleißen weniger im Vergleich zu Lagern ähnlicher Größe mit Stahlkugeln. Die Keramikkugeln wirken stromisolierend. Hybridlager sind leichter als gleich große Lager mit Stahlkugeln, halten höheren Drehzahlen stand und arbeiten in einem Temperaturbereich von ca. -20 bis +130 °C, mit Kunststoffdichtungen dauerhaft bis ca. +100 °C. Hybridlager sind magnetisch.

Kugellager aus Keramik

sind durch ihre hohe Härte äußerst verschleißbeständig, korrosionsbeständig und langlebig. Sie besitzen sehr gute Notlaufeigenschaften, sind leichter als gleich große Stahllager, eignen sich für den Trockenlauf, sind stromisolierend, nicht magnetisch und arbeiten bis zu einer Temperatur von ca. +250 °C. Das Keramikmaterial der Kugeln und Ringe ist bis zu ca. +800 °C, das Käfigmaterial bis zu +250 °C temperaturbeständig.
